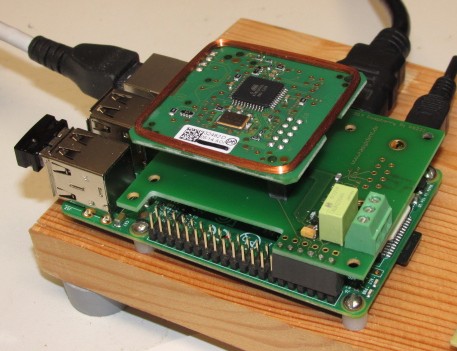

Hier möchten wir ihnen zeigen, wie sie unsere easyident Leser mit dem Raspberry Pi verbinden.

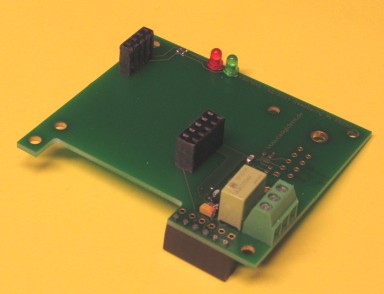

    Dazu haben wir ein kleines Mainboard entwickelt, dass Direkt

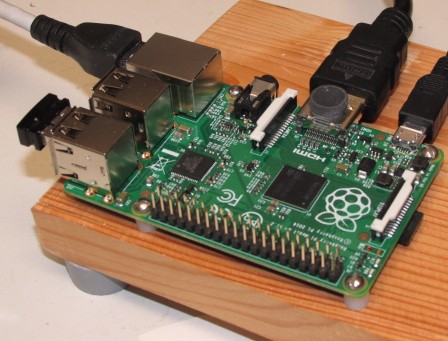

    auf dem Raspberry Pi (B) oder (B+) aufgesteckt werden kann.
    Es ist auch noch ein Schaltrelais vorgesehen. Damit kann man
    dann einen elektronischen Türöffner oder ähnliches aufbauen.
    Im Schaltplan haben wir alternative auch einen V24 Anschluss
    vorgesehen. damit können sie die RS232 Schnittstelle am
    40 Poligen Raspberry Stecker auch als V24 Anschluss benutzen.

    Leerplatine Art. Nr. 820-0067


    Sie können folgende Transponderleser einsetzten.

    Art. Nummer:    800-0001    easyident MIFARE® Classic Leser
    Art. Nummer:    800-0002    easyident LEGIC® Prime
    Art. Nummer:    800-0003    easyident 125kHz
    Art. Nummer:    800-0004    easyident MIFARE® DESFire
    Art. Nummer:    800-0006    easyident LEGIC® Advant
























   EAGLE Schaltplan als PDF File

   EAGLE Schaltplan und Stückliste in ZIP-Format

   Softwarefile für Raspberry Pi in Python3 ZIP-Format

   Dokumentation easyident-Raspberry  PDF File
